Muchos vehículos equipados con transmisiones automáticas ZF de seis velocidades entran al taller con tirones secos al reducir o retrasos evidentes al meter la marcha atrás. Casi nunca se trata de una avería electrónica fulminante. La raíz del problema suele estar en fugas hidráulicas internas provocadas por el desgaste térmico de casquillos y juntas de goma.
Localizar las averías comunes en cajas ZF 6HP exige un método riguroso que combine el análisis de datos en tiempo real con la revisión física de los elementos de estanqueidad. En cuanto el fluido de la transmisión alcanza su temperatura operativa, cualquier holgura en el circuito genera caídas de presión que desestabilizan el trabajo de los embragues.
Entender la mecatrónica, el bloque hidráulico y las zonas de fatiga del tambor interior permite realizar un diagnóstico certero en elevador para aplicar la solución técnica más adecuada en cada reparación.
Puntos críticos y averías comunes en cajas ZF 6HP
Las transmisiones ZF 6HP (6HP19, 6HP21, 6HP26 y 6HP28) combinan un tren epicicloidal Lepelletier con un módulo mecatrónico sumergido en aceite. Las averías habituales se concentran en la pérdida de estanqueidad de los elastómeros y en el desgaste mecánico de casquillos y válvulas reguladoras.
El trabajo continuado a alta temperatura degrada las juntas y adaptadores de goma. Al perder elasticidad, el circuito sufre pérdidas de presión volumétrica que impiden comprimir los paquetes de discos con la fuerza precisa, provocando resbalamientos y cambios bruscos.
En el trabajo diario de taller, la mayoría de estos fallos no requieren sustituir piezas a ciegas. Basta con identificar con exactitud qué conducto o actuador ha perdido estanqueidad.
Síntomas de fallos hidráulicos y pérdidas de presión en taller
Los fallos hidráulicos en las transmisiones ZF 6HP provocan tirones bruscos al reducir, demoras superiores a dos segundos al meter la directa o la marcha atrás y patinamiento notable entre marchas intermedias.
Cuando el fluido ATF se calienta, su viscosidad disminuye. Esta menor densidad acentúa cualquier fuga interior en el circuito, generando caídas de presión hidráulica que desajustan los embragues y hacen que la centralita entre de forma intermitente en modo de emergencia.

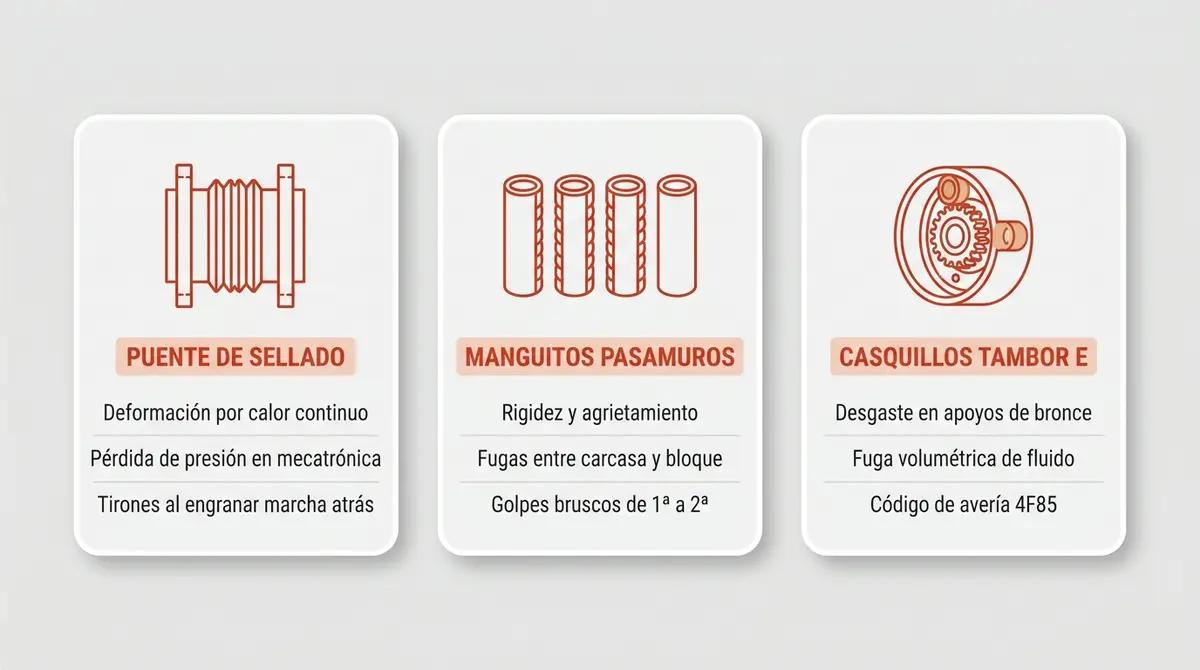

Deformación del puente de sellado y manguitos pasamuros
El puente de sellado rectangular y los cuatro manguitos pasamuros canalizan el aceite entre la mecatrónica y la carcasa. Con el tiempo y los ciclos térmicos, estos elastómeros se endurecen, se deforman y acaban agrietándose.
Esta rotura interna descarga la presión de los embragues principales, lo que dificulta meter la marcha atrás con suavidad o genera golpes al cambiar de primera a segunda marcha. Para garantizar un cierre totalmente hermético, es imprescindible sustituir estas piezas con kits de mantenimiento de cajas automáticas cada vez que se baje el bloque mecatrónico.
Desgaste en casquillos del tambor E y código 4F85
El código de avería 4F85 en vehículos BMW avisa de un fallo de sincronismo en el embrague E. Su origen mecánico está en el desgaste de los casquillos de bronce que guían el eje del tambor interior.
Cuando la holgura en estos apoyos aumenta, el fluido a presión se fuga hacia el cárter antes de llenar el pistón por completo, provocando patinaje en marchas altas. Limitarse a cambiar el aceite y el filtro no soluciona esta holgura física y termina quemando los discos del embrague.
Vibraciones por desajuste del embrague del convertidor de par
Las vibraciones en la carrocería y el cabeceo de la aguja del cuentarrevoluciones entre 60 y 90 km/h provienen del embrague de anulación del convertidor de par (TCC). El desgaste de su forro interior impide un bloqueo uniforme a carga parcial.
Para no confundir este síntoma con un problema en las electroválvulas mecatrónicas, el técnico debe comprobar con la máquina de diagnosis el deslizamiento del convertidor. Fluctuaciones superiores a 100 rpm durante la fase de bloqueo continuo confirman el daño mecánico en el convertidor.
Protocolo de diagnosis en elevador para transmisiones ZF 6HP
El protocolo de diagnosis en transmisiones ZF 6HP exige leer los códigos de la unidad de control (EGS) y registrar los valores de adaptación de los cinco embragues antes de desmontar cualquier elemento mecánico de la caja.
La revisión continúa en el elevador con una inspección ocular del conector mecatrónico para descartar fugas exteriores, junto con la valoración del estado del fluido y la presencia de virutas metálicas en los imanes del cárter.

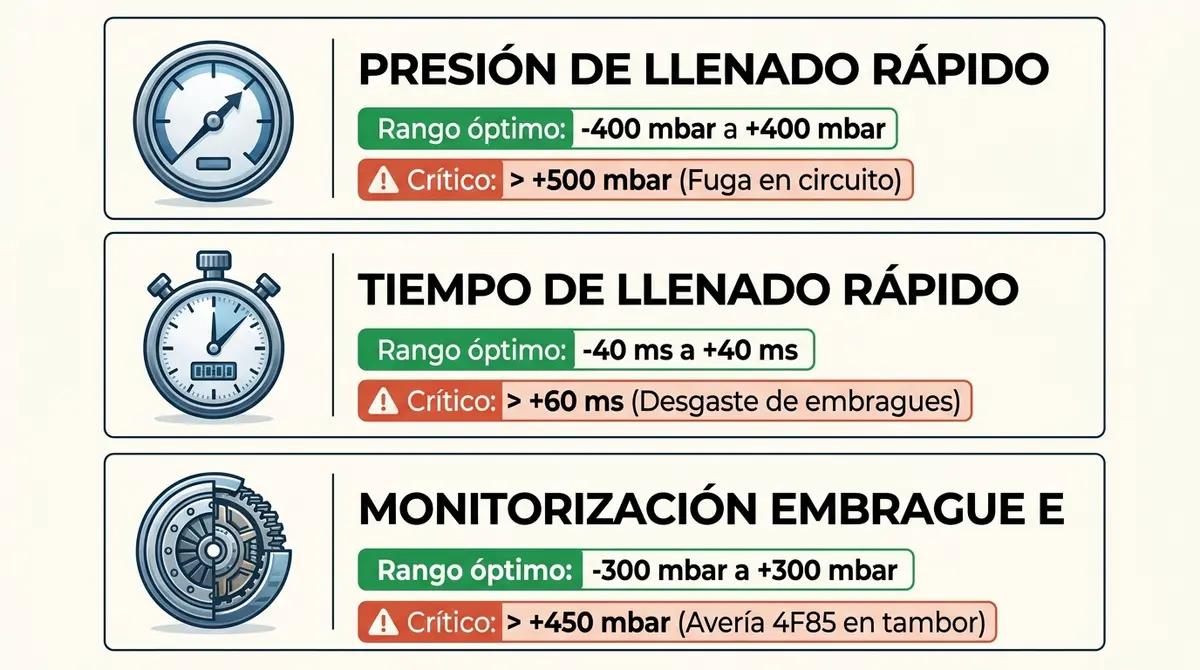

Interpretación de valores de adaptación y tiempos de llenado
Los valores de adaptación muestran cómo compensa la electrónica el desgaste mecánico y las fugas internas. La diagnosis mide la presión de llenado rápido (mbar) y el tiempo de llenado rápido (ms) en cada uno de los embragues.
| Parámetro | Rango normal | Valor crítico | Diagnóstico mecánico |
|---|---|---|---|
| Presión de llenado | -400 mbar a +400 mbar | Superior a +500 mbar | Fuga de presión en circuito o casquillos gastados |
| Tiempo de llenado | -40 ms a +40 ms | Superior a +60 ms | Desgaste acusado en paquete de discos o sellos fatigados |
| Presión embrague E | -300 mbar a +300 mbar | Superior a +450 mbar | Pérdida hidráulica en eje de tambor E (fallo 4F85) |
Nivelación de fluido ATF por rebose a temperatura controlada
La nivelación del aceite ATF se efectúa con el vehículo nivelado en el elevador, el motor en marcha al ralentí en posición P y una temperatura estricta entre 30 °C y 50 °C, tomando 40 °C como referencia idónea.
Antes de retirar el tapón de llenado, hay que pasar la palanca por todas las posiciones y mantenerla tres segundos en cada una. Si la temperatura del aceite supera los 50 °C, la dilatación expulsará demasiado fluido y la transmisión trabajará baja de nivel. Debe utilizarse siempre lubricante bajo especificación ZF LifeguardFluid 6 o norma Shell M-1375.4.

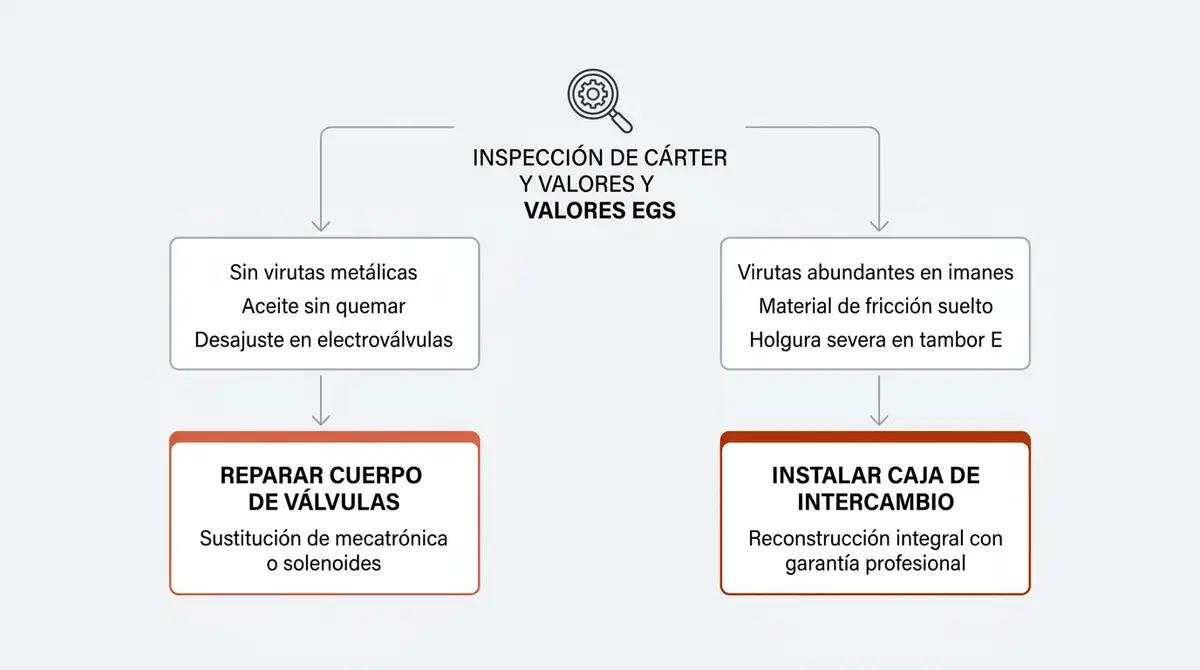

Decisión técnica: reparar cuerpo de válvulas o instalar caja de intercambio
Reparar el bloque hidráulico resulta aconsejable si el cárter no presenta virutas metálicas y las anomalías se limitan a solenoides agarrotados o placas intermedias fatigadas. En ese caso, montar repuestos de cuerpo de válvulas restaura las presiones de trabajo sin necesidad de bajar la transmisión.
Si el cárter contiene abundantes restos metálicos, aceite degradado con partículas de ferodo o una holgura grave en el tambor E, la reparación parcial no es viable. En ese escenario, montar cajas de cambio automáticas de intercambio ofrece la máxima fiabilidad, al contar con tambores, convertidor y mecatrónica totalmente reconstruidos con garantía técnica profesional.
Detectar a tiempo el origen de una fuga interna en una caja ZF 6HP evita averías graves en los paquetes de embrague. Una buena diagnosis en el elevador permite elegir la solución mecánica adecuada desde el primer momento.
Contar con repuestos de calidad original y unidades reacondicionadas garantiza al taller reparaciones duraderas ante cualquier fallo hidráulico en estas transmisiones.
